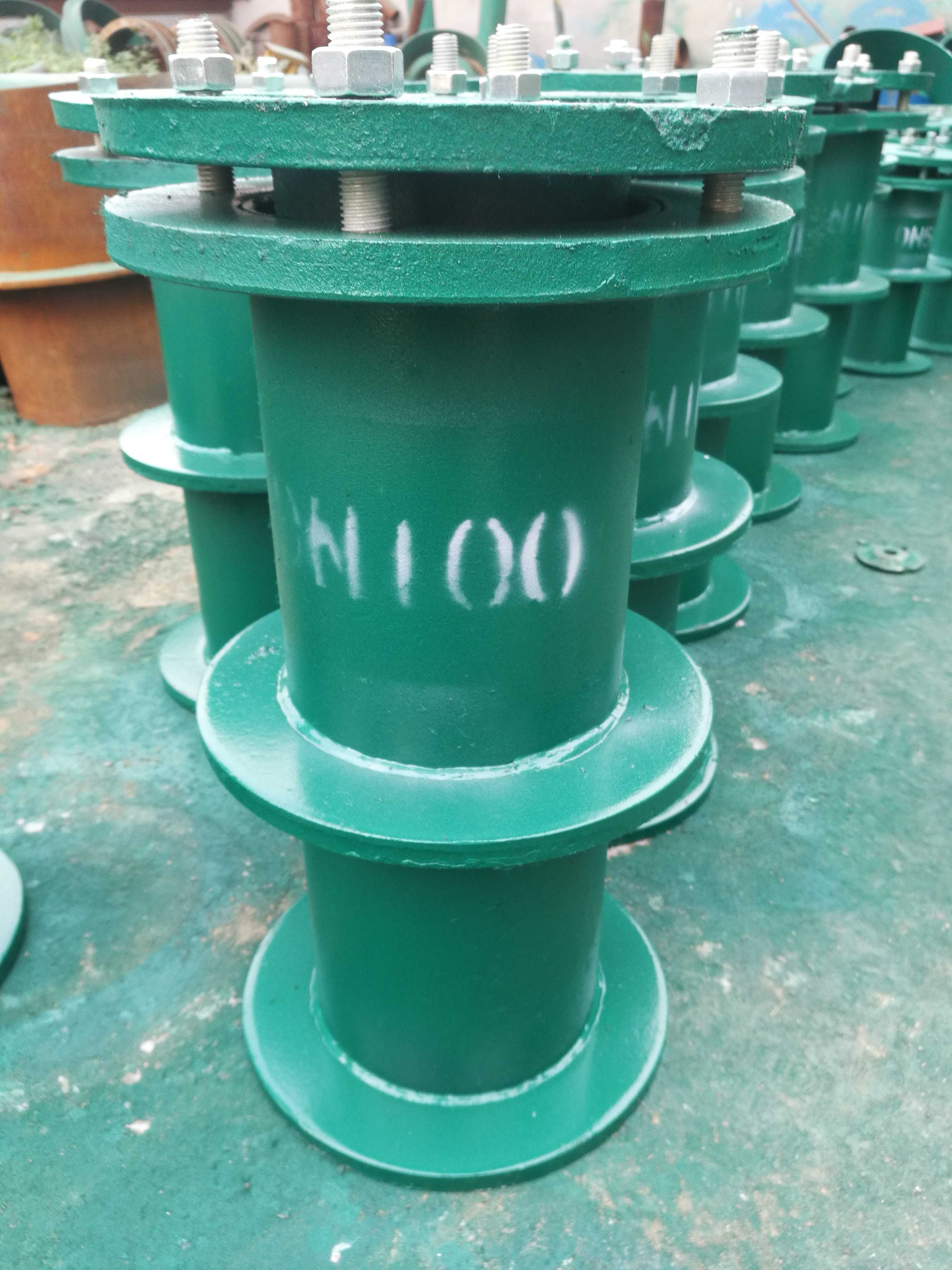

本圖為柔性防水套管，適用于不保溫鋼質管道穿墻處承受振動或管道伸縮變形及有嚴密防水要求的構建筑物（如水池或地下水位較高）。保溫管道穿墻宜采用鋼套鋼預制保溫管道，穿墻防水套管亦可參考本圖進行選用，此時本圖中的尺寸D即為鋼管套鋼管保溫管道外護鋼管的外徑。
1、防水套管穿墻處如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆注混凝土范圍應比翼環外徑大200mm，而且必須將套管一次澆固于墻內。
2、穿墻處的混凝土墻厚應不小于300mm，否則應使墻壁一邊加厚或兩邊加厚，加厚部分的直徑最少應比翼環直徑大200mm。
3、套管的材料及重量是按墻厚L=300mm計算，如大于300mm時應另行計算。
4、1號、2號、3號（活動擋圈除外）、6號零部件與1號零部件焊接組裝完成后，應與土建一同施工預埋，預埋時6號零部件螺栓孔應采用保護措施，防止砂漿侵入。
5、柔性填料可采用瀝青麻絲，聚苯乙烯板或聚氯乙烯泡沫塑料板。
6、密封膏可采用聚硫密封膏或聚氨酯密封膏。
7、圖中32≤D＜133時，h=5mm；133≤D＜219時，h=6mm；219≤D＜1020時，h=8mm
