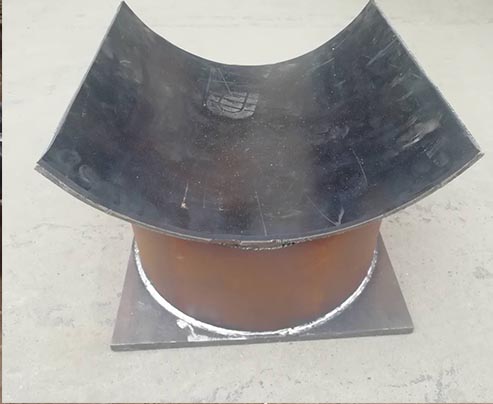

產品別名：固定管托/管道支架
公稱通經：DN500-DN3000mm
荷 載：0KN-2500KN
工作溫度：-196℃-+420℃
主要材質：碳鋼
適用介質：汽、水、氣、油，有熱位移設計的各種管道、容器、設備
管夾固定支座介紹,通常滑動和導向型式的管托采用四氟板與四氟板滑動摩擦，或者白鋼板與四氟板滑動摩擦，以減小摩擦系數，降低管道在變形或移位時，管架對管道的束縛應力，并且盡量避免管托與管道之間的相對位移。當方形支座放于支墩或鋼結構支架上，支座的滑動底板與根部之間如需用墊鐵調整高度時，應將滑動底板墊緊找平，墊鐵與根部及墊鐵與滑動底板之間均應焊牢。在焊接時，應將滑動板(聚四氟乙烯板)暫取掉，待焊完后才墊入。 立管焊接吊支座適用于管徑219-530mm，產品的重量從45-117公斤不等。以減小摩擦系數，降低管道在變形或移位時，管架對管道的束縛應力，并且盡量避免管托與管道之間的相對位移。當方形支座放于支墩或鋼結構支架上，支座的滑動底板與根部之間如需用墊鐵調整高度時，應將滑動底板墊緊找平，墊鐵與根部及墊鐵與滑動底板之間均應焊牢。在焊接時，應將滑動板(聚四氟乙烯板)暫取掉，待焊完后才墊入。許用載荷在200℃時范圍是20.5-67.9KN；在300℃時范圍是18.8-62.4KN ；在350℃時范圍是27-89.6KN；在400℃時范圍是25.6-84.8KN；在425℃時范圍是16-53KN；在450℃時范圍是23.4-77.4KN；在500℃時范圍是21.7-52.4KN；在550℃時范圍是13.1-43.5KN。
| 名稱 | 弧形固定支座 | |||
| 材料 | Q235-A | |||
| 管子外徑 DN(MM) | 尺寸（MM) | 規 格（MM) | 重 量KG | |
| 管底高度 | 底板厚度 | |||
| 25 | 27 | 2 | 鋼板200X2 | 0.085 |
| 32 | 33 | 2 | 鋼板200X2 | 0.104 |
| 38 | 38 | 2 | 鋼板200X2 | 0.12 |
| 45 | 43 | 2 | 鋼板200X2 | 0.135 |
| 57 | 53 | 2 | 鋼板200X2 | 0.166 |
| 73 | 65 | 2 | 鋼板200X2 | 0.204 |
| 89 | 78 | 2 | 鋼板200X2 | 0.245 |
| 108 | 93 | 3 | 鋼板200X3 | 0.44 |
| 133 | 112 | 3 | 鋼板200X3 | 0.527 |
| 159 | 140 | 3 | 鋼板200X3 | 0.66 |
| 219 | 180 | 3 | 鋼板200X3 | 0.85 |
| 273 | 200 | 3 | 鋼板200X3 | 0.94 |
| 325 | 250 | 3 | 鋼板200X3 | 1.18 |
| 377 | 270 | 3 | 鋼板200X3 | 1.27 |
| 426 | 330 | 3 | 鋼板200X3 | 1.56 |
| 478 | 350 | 3 | 鋼板200X3 | 1.65 |
| 529 | 390 | 3 | 鋼板200X3 | 1.84 |
| 630 | 430 | 3 | 鋼板200X3 | 2.02 |
華德管道憑借良好的口碑、優質的產品及快速反應的售后服務打開行業市場，在國內外眾多企業大放異彩 ！
 |
