BQYP型曲管壓力平衡波紋補償器

產品別名:曲管壓力平衡膨脹節

公稱通經:DN600mm-DN2000mm

工作壓力:0.2~0.6Mpa

工作溫度:≤150℃

主要材質:不銹鋼、碳鋼

補償方式:橫向位移、偏擺能力

連接方式:法蘭式/焊接式

適用介質:電廠氣輪機排氣管道、壓縮機排氣、石油化工、鋼鐵電力管道

7*24小時免費咨詢熱線 0371-64030352

BQYP型曲管壓力平衡波紋補償器介紹

煤氣管道上常用的是曲管壓力平衡補償器。曲管壓力平衡補償器主要元件是波紋管;主要性能包括:補償量、彈性剛度,耐壓強度、穩定性、疲勞強度等。一般設計管網時要求曲管壓力平衡補償器在滿足強度、穩定性和疲勞壽命前提下,補償量越大越好,剛度值越小越好。
1.產品特點:
膨脹節的兩端各有一個工作波紋管,中間有一個平衡波紋管,膨脹節通過受力構件來承受內壓推力,因此管系只需中間固定支架。此類膨脹節只能吸收軸向位移。
2.安裝使用注意事項:
此類膨脹節一般應用在架空的直管線上,水平安裝。膨脹節安裝完后,所有的小拉桿須拆除。為減少膨脹節對支座的彈性反力,在安裝前可對此類膨脹節進行預拉或預壓。
曲管壓力平衡式補償器安裝在管道的拐彎處或與設備連接的空間的管道上。平衡式補償器常用于泵、壓縮機、汽輪機及其他對載荷敏感的管道系統。上海駱盈生產的曲管壓力平衡補償器具有了良好的柔軟性、抗疲勞性、耐高溫、耐高低溫、耐腐蝕性等諸多特性。

技術參數

    曲管壓力平衡補償器:設計壓力:P=0.2Mpa(2kgf/cm²)疲勞壽命【N】=10? 設計溫度:t=20℃ 工作溫度T≤150℃
    公稱通經
    DN(mm)
    通道端
    波數 n1
    平衡端
    波數np
    補償量mm 軸向
    單波剛度
    Kx N/mm
    軸向剛度
    KyN/mm
    尺寸mm 產品總長L(mm)
    連接形式
    軸向Xo 橫向Yo A B 接管/J 法蘭/F
    700 4+4/8波 6 20 20 2651 154 2288 700 3756 3777
    800 4+4/8波 2811 208 2388 800 3940 3952
    900 4+4/8波 2974 176 2688 900 4315 4327
    1000 4+4/8波 30 30 1393 71 3090 1020 4790 4802
    1100 4+4/8波 1490 91 3190 1120 4965 4977
    1200 4+4/8波 1594 114 3290 1220 5140 5152
    1300 4+4/8波 1700 142 3390 1320 5315 5327
    1400 5+5/10波 7 1807 101 3780 1420 5870 5882
    1500 5+5/10波 1590 102 3880 1520 6045 6057
    1600 5+5/10波 1682 94 4180 1620 6436 6448
    1700 5+5/10波 1774 111 4340 1720 6761 6773
    1800 5+5/10波 1867 130 4440 1820 6936 6948
    1900 5+5/10波 1960 151 4540 1920 7111 7123
    2000 5+5/10波 2858 243 4640 2020 7286 7298

    2000+客戶傾心之選

    華德管道憑借良好的口碑、優質的產品及快速反應的售后服務打開行業市場,在國內外眾多企業大放異彩 !

    產品展示

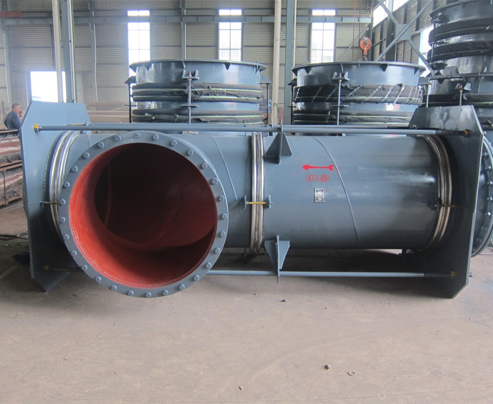

    BQYP型曲管壓力平衡波紋補償器

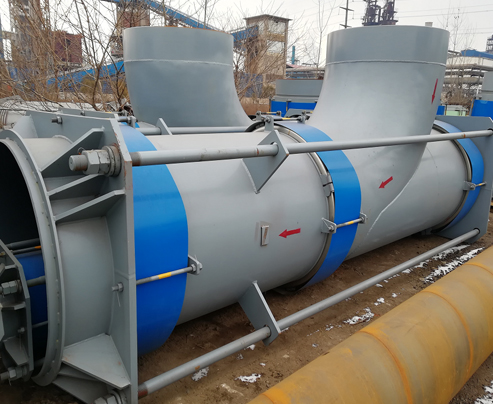

    BQYP型曲管壓力平衡波紋補償器

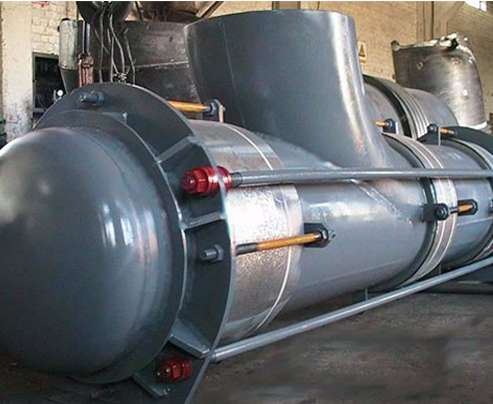

    BQYP型曲管壓力平衡波紋補償器

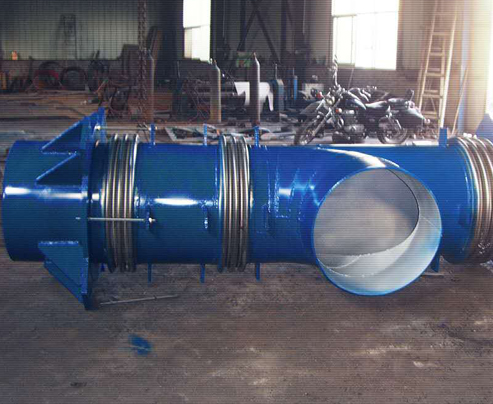

    BQYP型曲管壓力平衡波紋補償器
