大拉桿橫向型波紋補償器

產品別名:大拉桿膨脹節

公稱通經:DN100mm-DN3000mm

工作壓力:0.25~2.5Mpa

工作溫度:-≤420℃

主要材質:不銹鋼、碳鋼

補償方式:橫向位移、軸向位移

連接方式:法蘭/焊接

適用介質:輸送氣體、含塵氣體、煙、風、煤、粉、顆粒

應用領域:應用于化工、電力、冶煉、制藥、食品、環保、電鍍等領域

7*24小時免費咨詢熱線 0371-64030352

大拉桿橫向型波紋補償器介紹

JDH型大拉桿橫向波紋補償器使用說明:大拉桿橫向型波紋器可以補償彎曲管段的橫向位移和量值不大的角位移,通常不用來補償角位移。
產品優勢
該補償器由接管﹑二個波紋管以及大拉桿等零件構成。球面螺母繞球面墊圈轉動,同時拉桿還具有承受內壓推力能力。該補償器兩個波紋管、長中間接管以及大拉桿等零件構成,它能吸收管系的橫向位移。產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。能夠實現管道的橫向,角向位移。能夠吸收管線的內壓推力。運行穩定,使用壽命長。
產品特點
大拉桿橫向波紋補償器對支座作用力的計算:
橫向彈力: Fy=Ky?Y      彎矩:M=Fy?L
式 中: Ky-橫向剛度 N/mm   Y-橫向實際位移(變形量)mm
L-管架到補償器中點的距離   m

技術參數

    大拉桿橫向型補償器:設計壓力:P=1.0Mpa(10kgf/cm²)疲勞壽命【N】=1000 設計溫度:t=20℃
    公稱通經
    DN(mm)
    波紋管
    波數np
    Y-橫向補償量mm Kyo-橫向剛度(N/mm) 徑向外形
    最大尺寸
    B(mm)
    產品總長L(mm)
    1500 2000 2500 3000 3500 4000
    Yo Kyo Yo Kyo Yo Kyo Yo Kyo Yo Kyo Yo Kyo
    250 8波 (4+4) 91 48 143 21 195 12 247 7.5         540×600
    300 96 57 152 25 209 14 266 8.7         570×630
    350 76 92 127 37 178 20 230 12         670×730
    400 67 134 111 54 155 29 200 18         700×760
    450 59 185 98 74 138 40 177 25         770×850
    500 53 249 89 100 124 53 160 33         810×890
    600 54 379 104 126 156 62 209 37 262 24     900×980
    700 52 486 100 162 150 80 201 47 252 31     1150
    800 46 671 888 224 132 110 176 65 221 43     1250
    900 41 897 78 299 117 147 157 87 196 57     1350
    1000 32 2637 62 879 92 432 123 256 155 169     1480
    1100 29 3425 56 1141 84 561 112 332 140 220 168 156 1580
    1200 27 4359 51 1453 77 714 103 423 129 279 155 198 1680
    1300 24 5451 47 1817 71 893 94 529 118 349 142 248 1780
    1400 23 6709 44 2236 66 1100 88 651 110 430 133 305 1880
    1500 21 8151 41 2716 61 1336 82 791 102 522 123 371 1980

    2000+客戶傾心之選

    華德管道憑借良好的口碑、優質的產品及快速反應的售后服務打開行業市場,在國內外眾多企業大放異彩 !

    產品展示

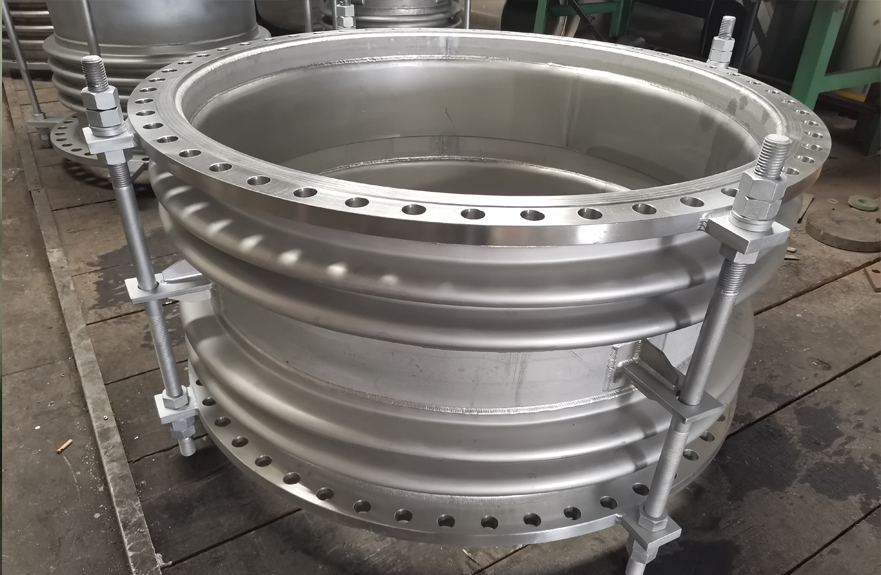

    大拉桿橫向型波紋補償器

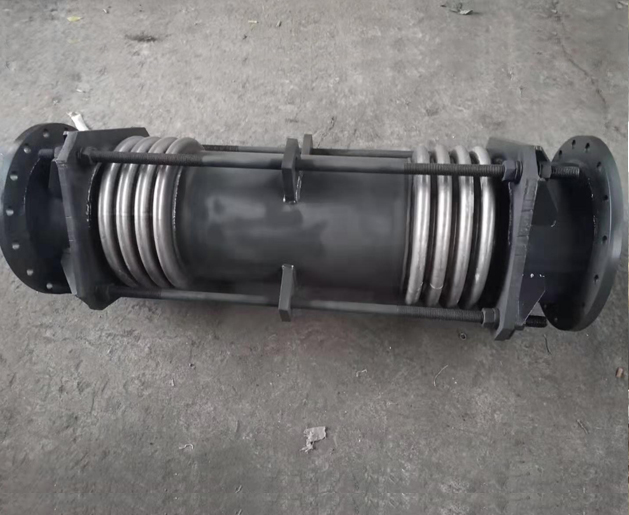

    不銹鋼大拉桿波紋補償器

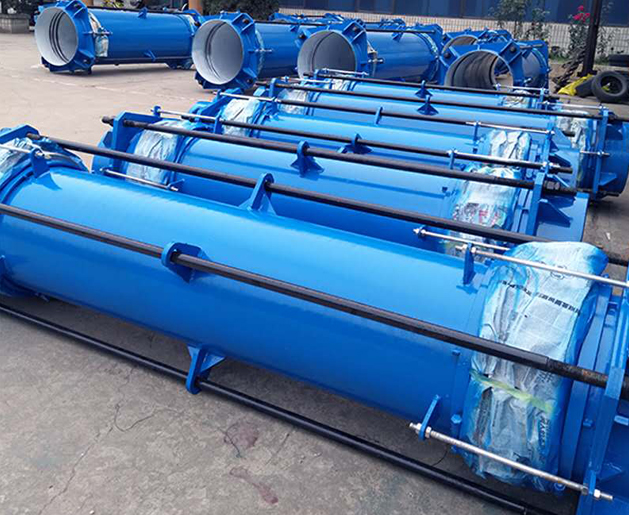

    大拉桿橫向型波紋補償器

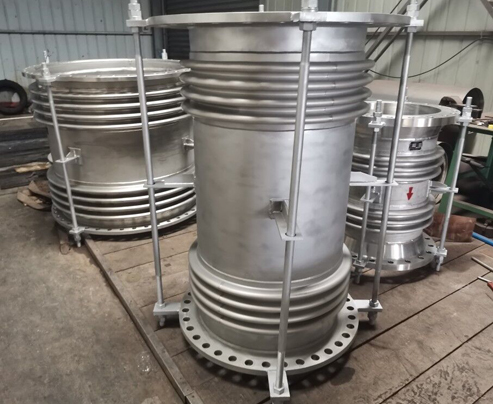

    大拉桿橫向型波紋補償器
