ZTB-B注填式套筒補償器介紹

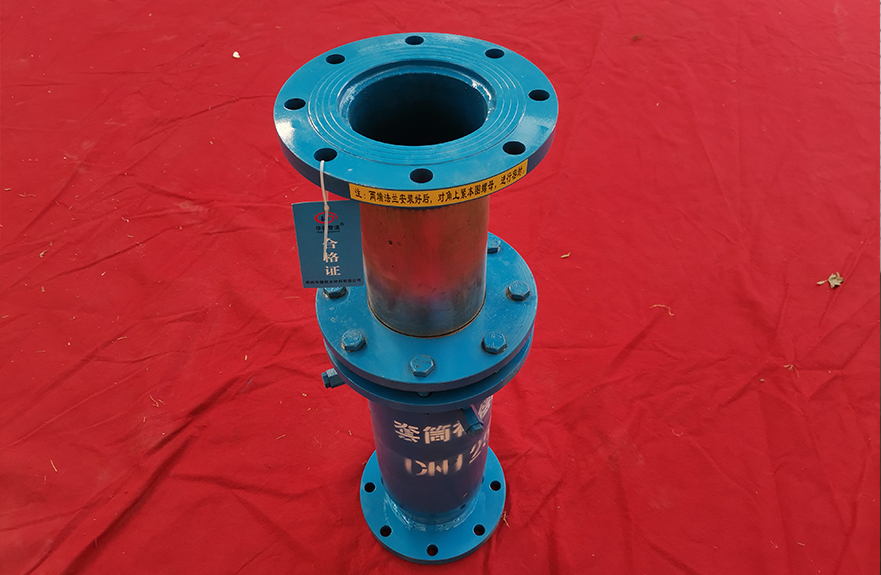

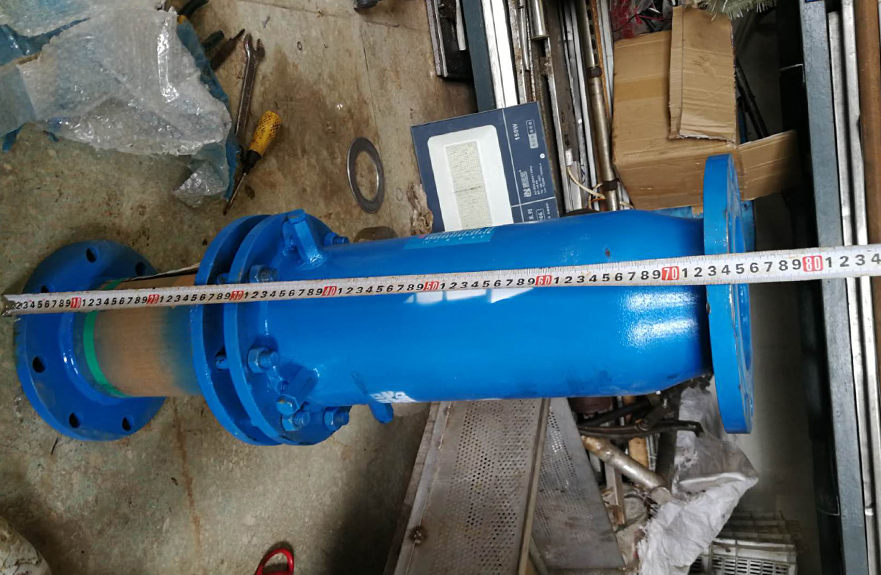

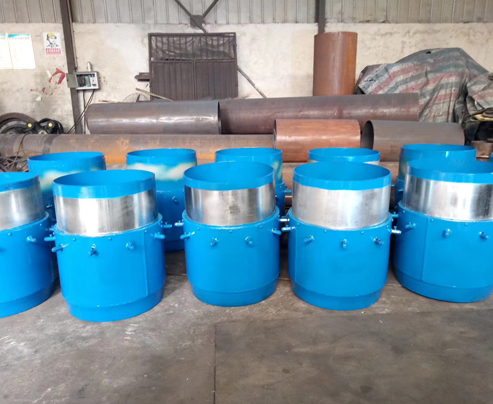

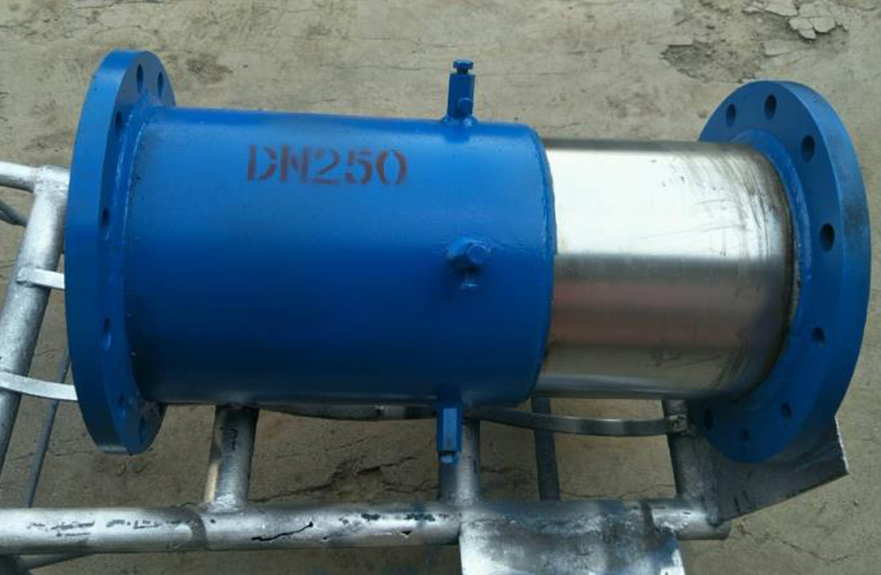

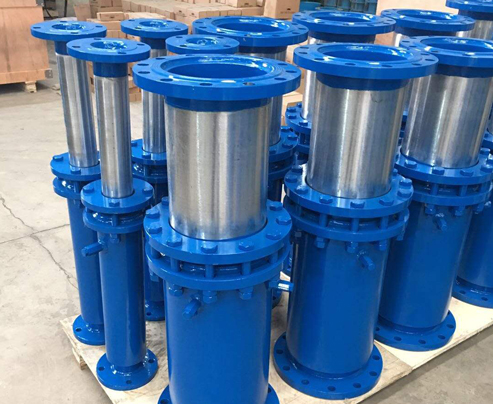

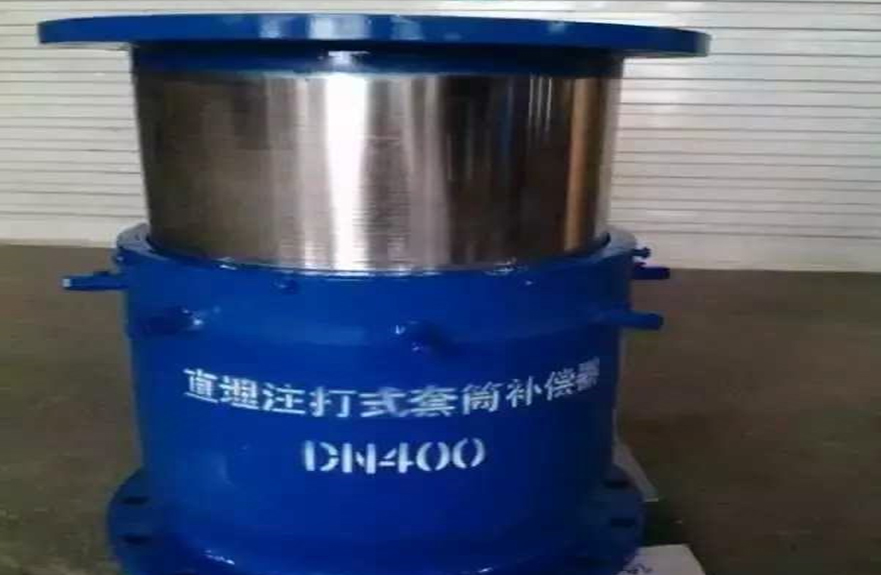

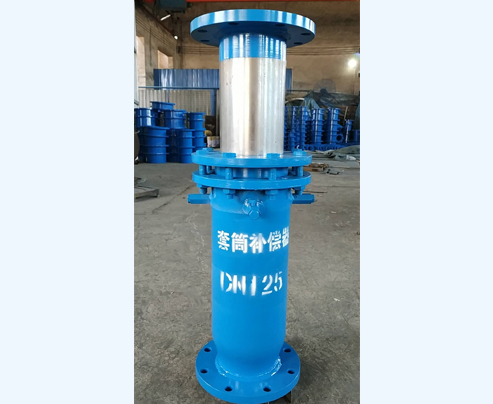

注填式套筒補償器主要有套筒(芯管)，外殼，密封材料等組成。用于補償管道的軸向伸縮及任意角度的軸向轉動。具有體積小補償量大的特點適用于熱水、蒸氣、 油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。
套筒補償器的內套筒與管道連接，采用高性能自壓式動密封的原理與結構，它可以隨著管道的伸縮在外殼內進行自由滑動，能適應任何管道的密封要求。外 殼與內套筒之間采用新型合成材料密封，能耐高溫，防腐蝕抗老化，適用溫度-40至150，特殊情況下可達350。既能保證軸向滑動，又能保證管內介質不泄 漏。套筒式補償器設計了防拉斷裝置，可保證在其伸縮到極限位置時不被拉開，從而使整個管網運行的安全性大大提高。
套筒補償器適用于介質工程壓力≤2。5MPa，介質溫度-40℃~600℃。
套筒補償器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數小（0。04~0。10)，不老化，效果好，維修方便等特點。
套筒補償器的使用壽命大，疲勞壽命與管道相當。滑動表面經特殊處理，在鹽水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不銹鋼高50倍以上。
