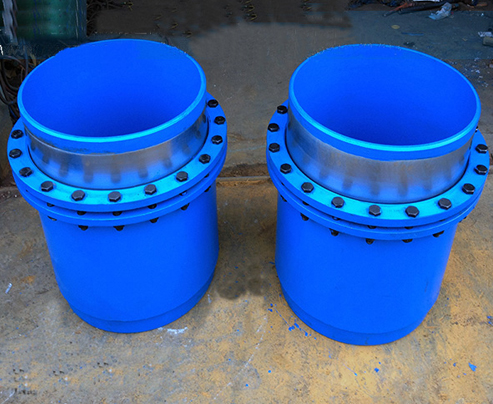

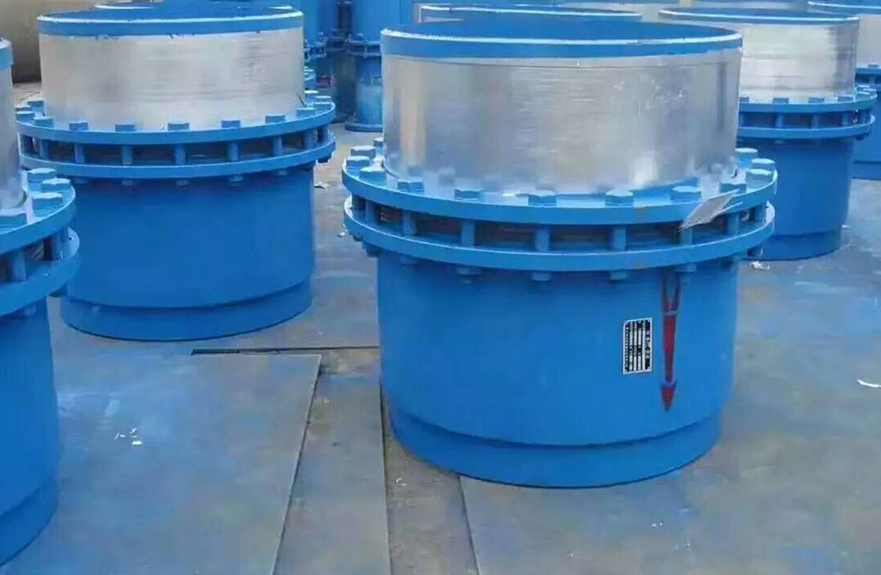

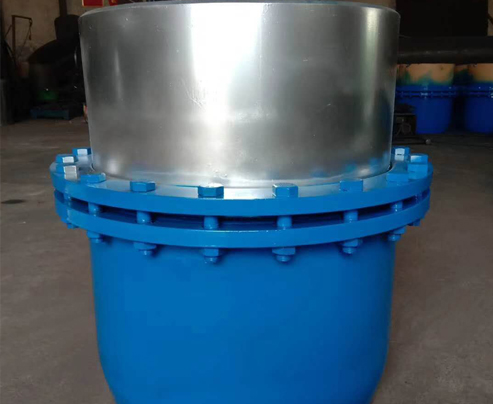

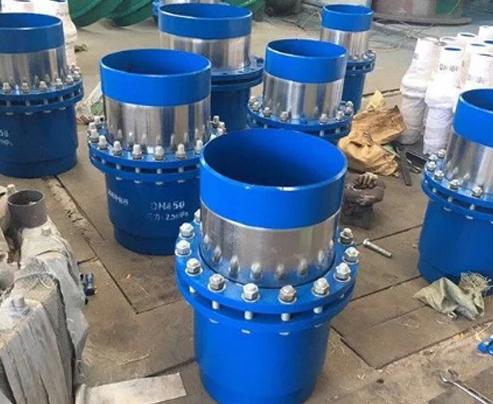

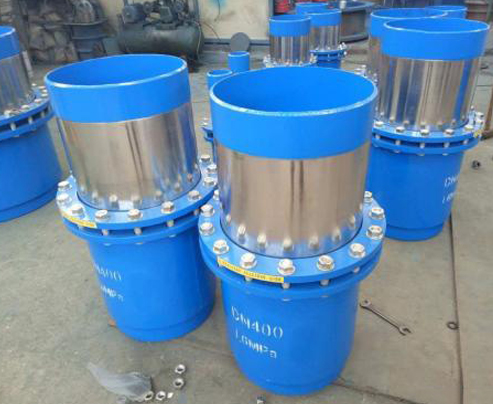

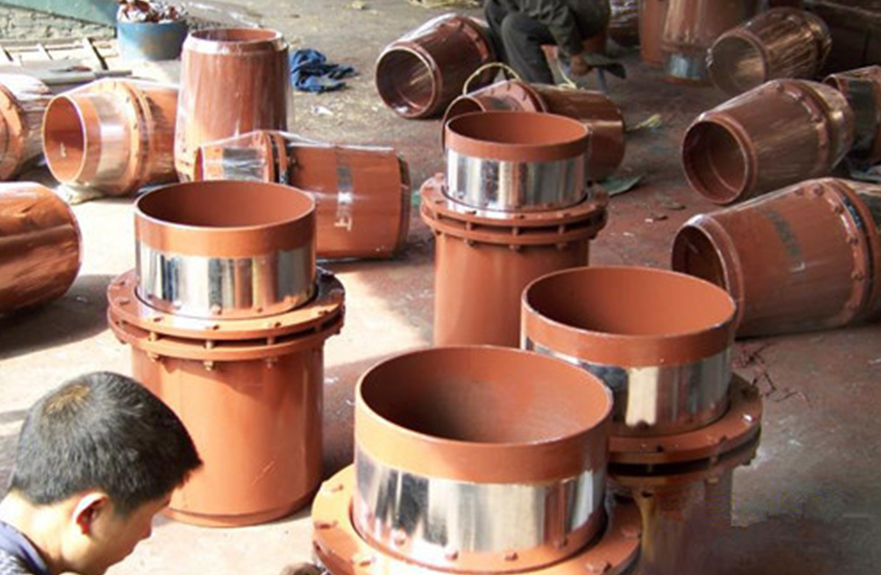

產品別名：注填壓緊式套筒補償器/套筒伸縮節
公稱通徑：DN15mm-DN1200mm
工作壓力：0.6～4.0Mpa
工作溫度：-40℃～350℃
主體材質：伸縮管鍍鉻工藝、碳鋼
密封材料：溫度≤150℃，膠圈/石墨密封，半固態密封油；溫度＞150℃，耐高溫柔性石墨密封
伸 縮 量：200-450mm
連接方式：法蘭式/焊接式
適用介質：水、蒸汽、油、漿液等
壓緊式套筒補償器稱管式伸縮節，是熱流體管道的補償裝置，主要用于直線管道輔設后出現的軸向熱膨脹位移吸收補償，是一種直接安裝在任何輸送無腐蝕的單向或多向流體的管道之中的補償器。套筒式補償器.廣泛用于城鎮供暖,冶金,礦山,發電,石油化工,建筑等行業的輸送管道中。
套筒式補償器的內套筒與管道連接,采用高性能自壓式動密封的原理與結構,它可以隨著管道的伸縮在外殼內進行自由滑動,能適應任何管道的密封要求.外殼與內套筒之間采用新型合成材料密封,能耐高溫,防腐蝕抗老化,適用溫度-40至150,特殊情況下可達350.既能保證軸向滑動,又能保證管內介質不泄漏.直埋注填套筒補償器
套筒補償器設計了防拉斷裝置,可保證在其伸縮到極限位置時不被拉開,從而使整個管網運行的安全性大大提高.。
套筒補償器采用新型的密封材料石墨填料，其具有強度大，摩擦系數小（0.04~0.10)，不老化，效果好，維修方便等特點。
密封材料：溫度≤150℃，膠圈/石墨密封；溫度＞150℃，耐高溫柔性石墨。
伸縮量范圍：50mm-450mm
材質：全碳鋼伸縮管鍍鉻/伸縮管不銹鋼/全不銹鋼
連接方式：法蘭式/焊接式
生產檢驗標準：CJ/T487-2015
| 公稱通徑 DN |
芯管內徑 D |
芯管外徑 D2 |
法蘭外徑 D3 |
補償量 | 安裝長度 L |
重量 （kg） |
| 65 | 63 | 71 | 180 | 200 | 760 | 21.14 |
| 80 | 78 | 87 | 195 | 200 | 760 | 26.92 |
| 100 | 94 | 106 | 215 | 250 | 895 | 41.8 |
| 125 | 117 | 131 | 245 | 250 | 895 | 52.02 |
| 150 | 143 | 157 | 280 | 250 | 895 | 69.16 |
| 200 | 201 | 217 | 335 | 300 | 1020 | 106.28 |
| 250 | 253 | 270 | 390 | 350 | 1135 | 142.72 |
| 300 | 303 | 322 | 440 | 350 | 1155 | 175.44 |
| 350 | 353 | 373 | 500 | 400 | 1360 | 262.66 |
| 400 | 404 | 426 | 565 | 400 | 1360 | 288.05 |
| 450 | 455 | 478 | 615 | 400 | 1360 | 313.43 |
| 500 | 505 | 528 | 670 | 450 | 1460 | 377.82 |
| 600 | 603 | 630 | 780 | 450 | 1480 | 531.64 |
| 700 | 693 | 720 | 880 | 450 | 1525 | 629.71 |
| 800 | 792 | 820 | 995 | 500 | 1655 | 880.22 |
| 900 | 890 | 920 | 1095 | 500 | 1655 | 986.36 |
| 1000 | 990 | 1020 | 1195 | 500 | 1655 | 1086.72 |
